Багатокотлові установки

БАГАТОКОТЛОВІ УСТАНОВКИ (до 1200 кВт)

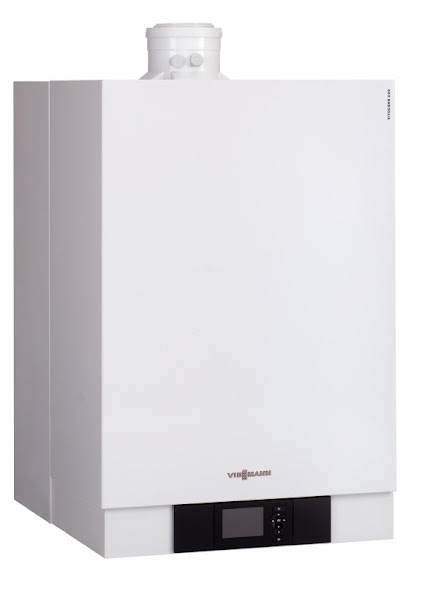

Каскадне включення газових настінних КОНДЕНСАЦІЙНИХ котлів Vitodens 200-W (тип B2HA, 45 – 150 кВт)

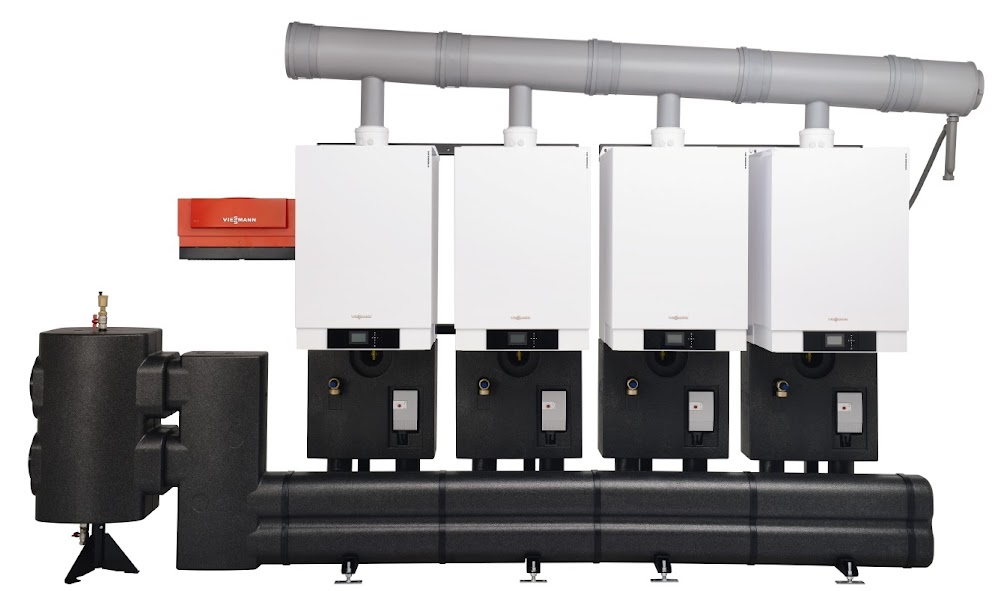

Газові конденсаційні котли Vitodens 200-W можуть бути об’єднані в одну багатокотлову установку. Каскадне управління роботою котлів дозволяє отримати найвищий стандарт енергоефективності при теплозабезпеченні багатоквартирних будинків, бюджетних установ, комерційних будівель та об’єктів громадського призначення. Нормативний ККД котлів Vitodens 200-W – до 98% за нижчою теплотворною здатністю, що відповідає 109% за вищою теплотворною здатністю. Це дозволяє заощадити кошти на опалення і зменшити шкідливий вплив на середовище.

Завдяки модуляції 1:4 досягається економія палива та скорочення рівня шкідливих викидів при спалюванні газу на циліндричному газовому пальнику MatriX. Рівень емісії шкідливих речовин пальника набагато нижчий за граничні значення екологічного нормативу “Блакитний янгол”. Котел Vitodens 200-W оснащений інтелектуальним регулятором згоряння Lambda Pro Control. Він забезпечує оптимальний режим спалювання газу.

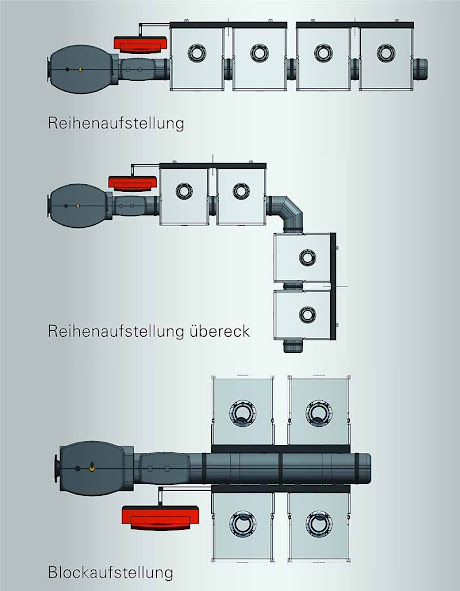

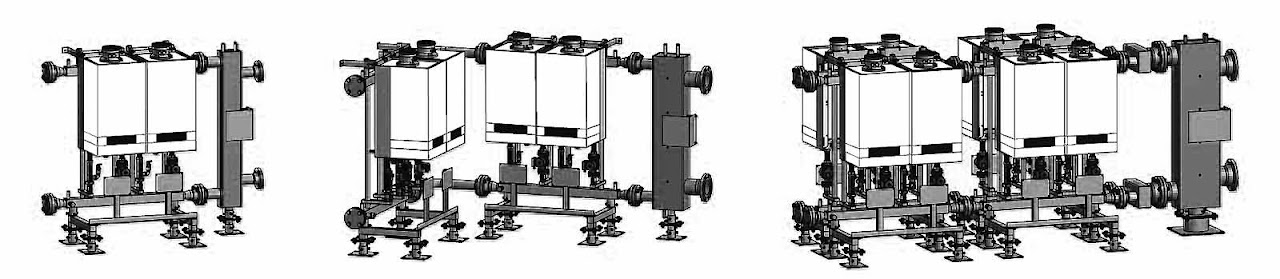

Каскадна система з котлів Vitodens 200-W  – доцільний варіант для модернізації існуючих котелень. Котли можуть бути змонтовані на стіні або на спеціальних опорних конструкціях у технічному приміщенні, під кутом або “спиною до спини”.

Немає необхідності забезпечувати доступ до котлів з боків. Всі компоненти котла при обслуговуванні легко доступні з фронтальної сторони.

Ідеальне рішення для дахових котелень. Котли мають незначну вагу, а їх розміри дозволяють проходити будь-які двері та транспортувати їх на верхні поверхи без спецтехніки.

• Номінальна теплова потужність одного котла (типоряд): 45, 60, 80, 100, 125, 150 кВт;

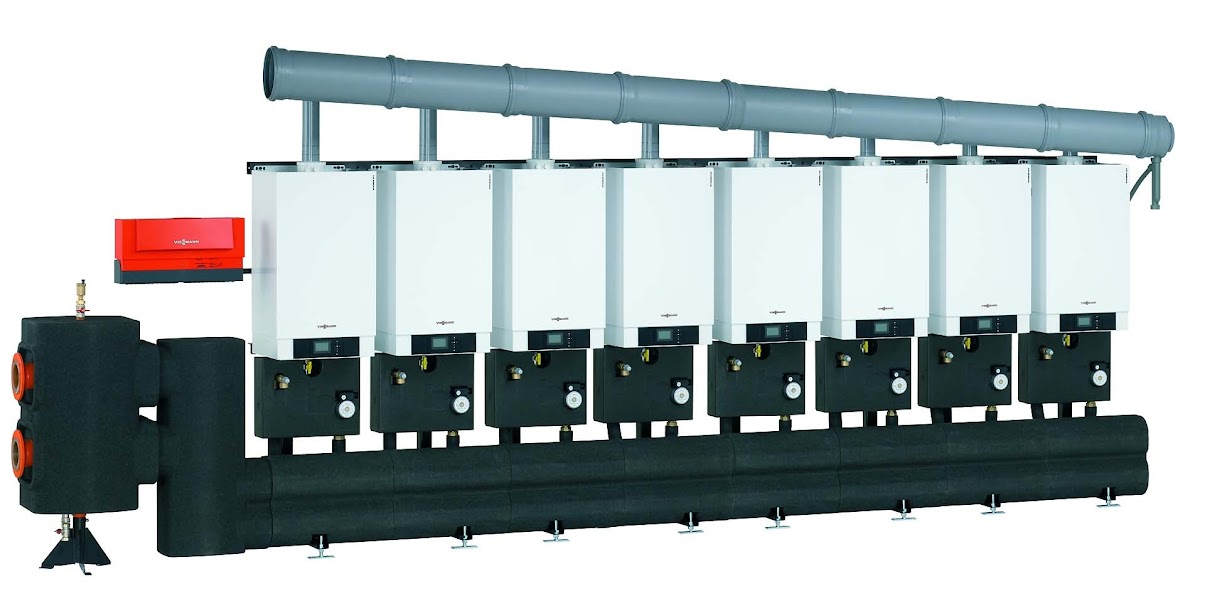

• Потужність однієї установки – максимум 1200 кВт (8 котлів по 150 кВт);
• Нормативний ККД: 109%;
• Теплообмінник Inox-Radial із нержавіючої сталі;
• Модульований циліндричний пальник MatriX;
• Діапазон модуляції 1 : 4;
• Регулятор згоряння Lambda Pro Control.

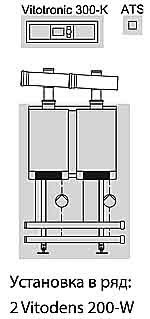

Двохкотлова установка з контролерами Vitotronic 100 тип HC1B та Vitotronic 300-K тип MW2B (каскадний) для режиму погодозалежної теплогенерації.

Діапазони теплової потужності (кВт) вказані при температурі теплоносія 50/30 ºC:

котел, кВт	потужність каскаду , кВт	артикул	EUR без ПДВ
17… 45	17… 90	B2HA820	11 836
17… 60	17… 120	B2HA821	12 406
30… 80	30… 160	B2HA822	16 408
30… 100	30… 200	B2HA823	19 440

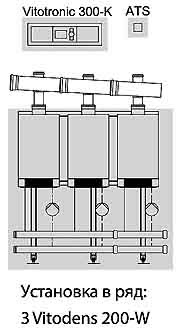

Трьохкотлова установка з контролерами Vitotronic 100 тип HC1B та Vitotronic 300-K тип MW2B (каскадний) для режиму погодозалежної теплогенерації.

Діапазони теплової потужності (кВт) вказані при температурі теплоносія 50/30 ºC:

котел, кВт	потужність каскаду , кВт	артикул	EUR без ПДВ
17… 45	17… 135	B2HA824	16 995
17… 60	17… 180	B2HA825	17 850
30… 80	30… 240	B2HA826	23 853
30… 100	30… 300	B2HA827	28 401

ДОКУМЕНТАЦІЯ

(файли PDF; перегляд та скачування):

Технічний паспорт Vitodens 200-W тип B2HA 3-35 кВт (673 кб):	Технічний паспорт Vitodens 200-W тип B2HA 17-100 кВт (742 кб):
Технічний паспорт Vitodens 200-W тип B2HA 17-150 кВт (1.3 Мб):	Посібник для проектувальника. Застосування котлів Vitodens 200-W 17-150, в установках до 900 кВт (7.0 Мб):
Інструкція з монтажу та сервісного обслуговування Vitodens 200-W тип B2HA 3-35 кВт (8.6 Мб):	Інструкція з монтажу та сервісного обслуговування Vitodens 200-W тип B2HA 45-60 кВт (6.5 Мб):
Інструкція з монтажу та сервісного обслуговування Vitodens 200-W тип B2HA 80-100 кВт (7.4 Мб):	Інструкція з монтажу та сервісного обслуговування Vitodens 200-W тип B2HA 125-150 кВт (5.9 Мб):

Коефіцієнт корисної дії КОНДЕНСАЦІЙНОГО котла Vitodens 100-W перевищує 100%.
Як це пояснити?
Будь ласка. Жодних секретів. У наступному файлі (перегляд та скачування):

ККД більше 100%. Пояснення принципу дії конденсаційного котла
